一、结构

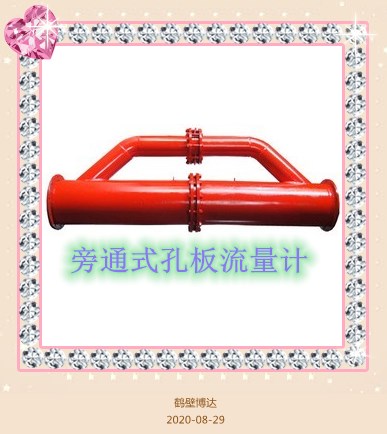

孔板流量计（旁通式）主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
、工作原理：
1.旁通式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着一定的函数关系，流量越大，压力差就越大，差压信号传送给差压变送器，转换成4—20ma.DC模拟信号输出，传输给流量积算仪，实现流体流量的计算，利用智能型差压变送器，对工矿温/压进行自动补偿后，实现对流体质量流量的测量。
2.孔板以内孔锐角线来保证精度，因此对磨蚀、磨损、结垢、脏污等不良问题很敏感，长期使用精度难以保证，需买年定期拆下检修一次，以保证产品的使用效果与测量精度。
型号：PKL
规格：50~1200mm
连接方式：法兰
公称压力：0.6~2.5Mpa
长度：可定制
取压方式：径距取压
